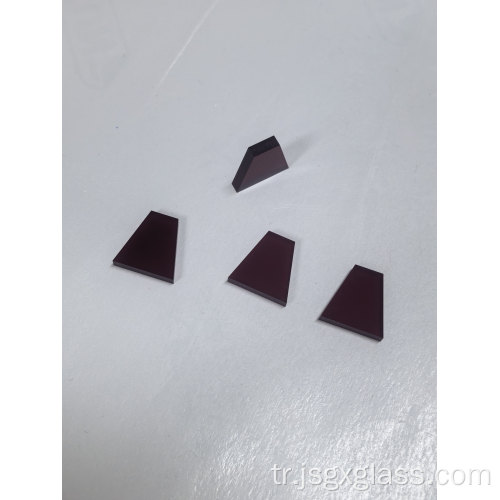

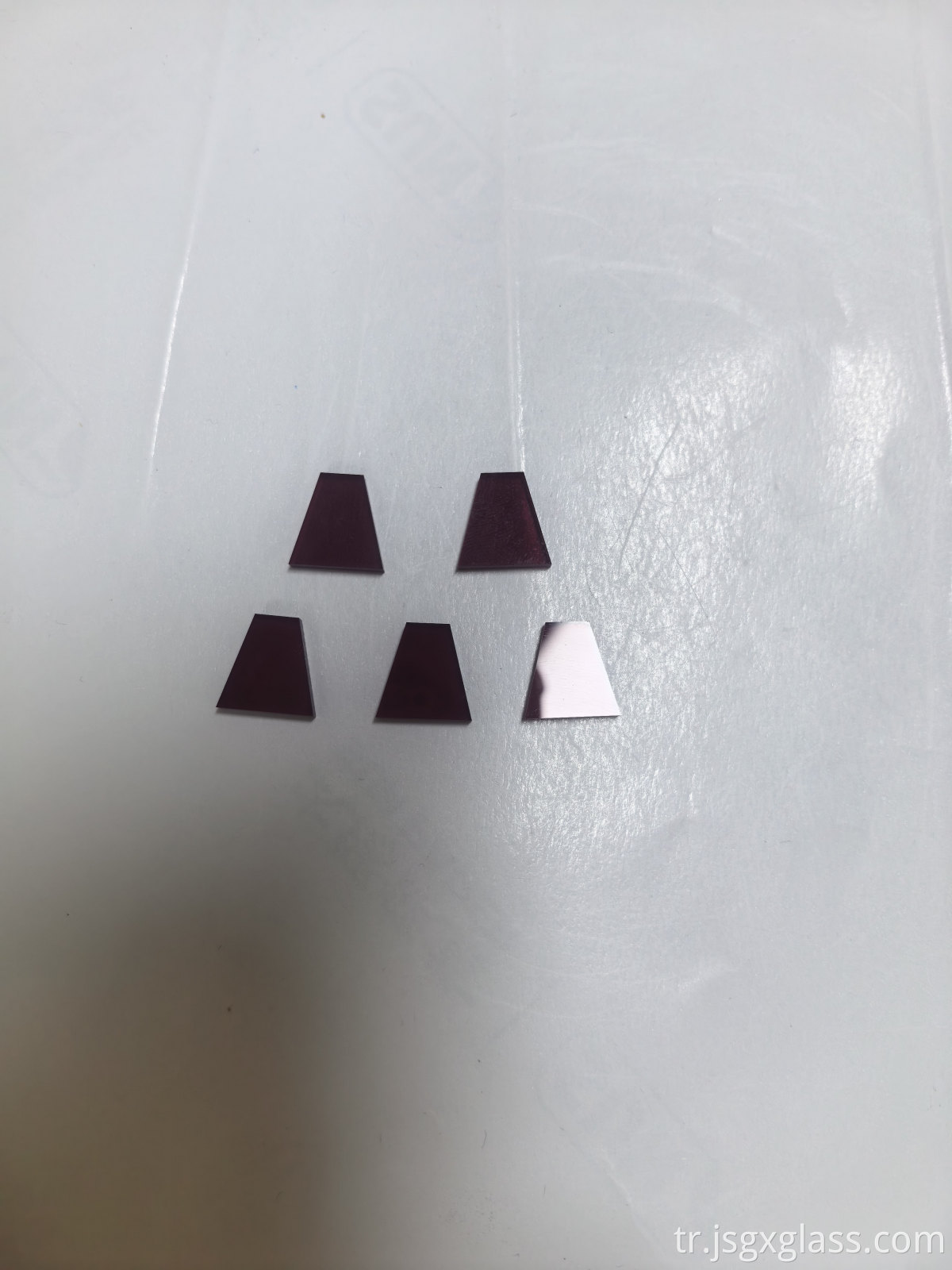

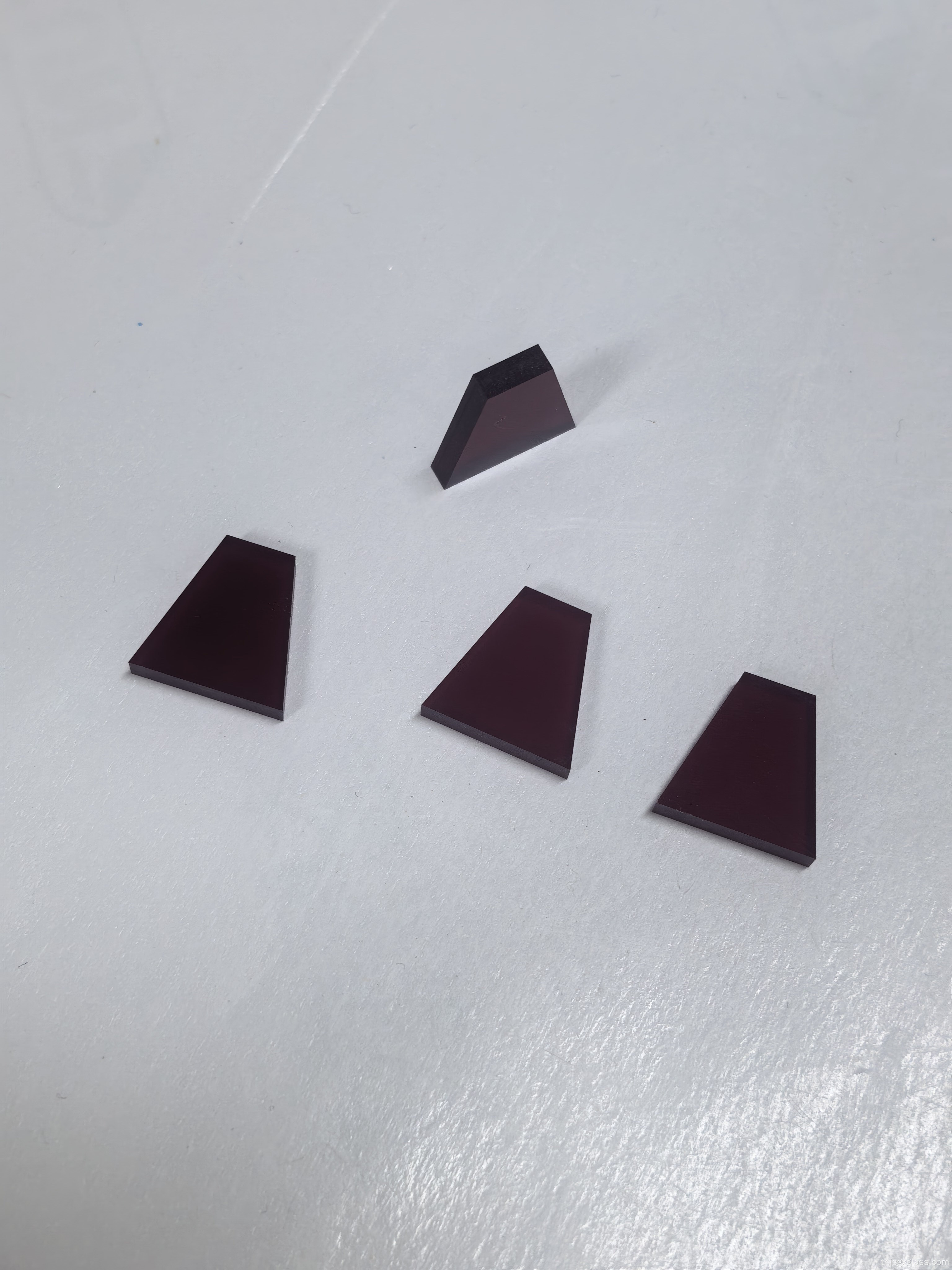

Hassas Spektroskopi ve Görüntüleme için Premium HB630 Uzun Geçişli Optik Filtre Camı
Genel Bakış
Gelişmiş optik mühendislik ve bilimsel enstrümantasyon alanında, yüksek kaliteli soğurma tipi optik camın seçimi, sinyal netliği ve spektral doğruluk elde etmek için çok önemlidir. HB630 Kırmızı Optik Filtre Uzun Geçişli Cam, 630 nanometrenin üzerindeki dalga boylarını iletmek ve daha kısa görünür ve ultraviyole ışığı etkili bir şekilde engellemek için özel olarak tasarlanmış olmasıyla bu kategoride bir zirveyi temsil etmektedir. Bu bileşen, hassas renk ayrımı, floresan uyarım filtrelemesi veya arka plan gürültüsünün azaltılması gerektiren sistemlerde kritik bir öğe olarak hizmet eder. Basit girişim kaplamaları yerine özel soğurma malzemeleri kullanan bu filtre, üstün termal stabilite ve lazer kaynaklı hasara karşı direnç sunarak onu kırmızıya duyarlı algılama sistemleriyle çalışan araştırmacılar, mühendisler ve amatörler için vazgeçilmez bir varlık haline getiriyor. Ürün, doğrudan Soğurma Tipini Seçin Optik Cam sınıflandırmasına giriyor ve kullanıcıların, değişen çevre koşullarında dayanıklılık ve tutarlı performans için optimize edilmiş bir malzeme almasını sağlıyor.
Temel Özellikler
HB630 Uzun Geçişli Filtre, onu standart optik bileşenlerden ayıran belirgin avantajlarla tasarlanmıştır. Birincisi, kesme dalga boyu tam olarak 630 nm'de tanımlıdır; koyu kırmızı ve yakın kızılötesi ışığın minimum zayıflamayla geçmesine izin verirken mavi, yeşil ve sarı spektrumları keskin bir şekilde reddeder. İkincisi, toplu emme teknolojisinin kullanılması, filtreleme etkisinin tüm yüzey alanı boyunca eşit olmasını sağlayarak ince film girişim filtrelerinde sıklıkla görülen açıya bağlı kaymaları ortadan kaldırır. Üçüncüsü, cam alt tabaka, geçiş bandında tipik olarak %90'ı aşan yüksek iletim hızları için işlenir; bu, düşük ışıklı uygulamalarda foton toplama verimliliğini en üst düzeye çıkarır. Ek olarak HB630 camın mekanik sertliği ve kimyasal direnci, onu sık temizliğin veya solventlere maruz kalmanın daha az malzemeyi bozabileceği zorlu laboratuvar ortamları için uygun hale getirir. Sağlam yapısı, önemli sapmalar veya saçılım bozuklukları yaratmadan karmaşık optik dizilere entegrasyonu destekler.
Detaylı Açıklama
Uzun geçişli filtrelemenin ardındaki fiziği anlamak, HB630 modelinin neden titiz analitik görevler için tercih edildiğini ortaya çıkarır. Yapıcı ve yıkıcı girişim desenlerine dayanan dikroik aynaların aksine, soğurma filtreleri, cam matrisine belirli metal iyonlarını veya katkı maddelerini dahil ederek çalışır. Bu katkı maddeleri, 630 nm'ye karşılık gelen eşik enerjisinin altındaki fotonları emerek, bu enerjiyi ihmal edilebilir miktarda ısıya dönüştürürken, daha yüksek enerjili (daha uzun dalga boyu) fotonların malzemeyi engellenmeden geçmesine izin verir. Bu mekanizma dik bir kesme özelliği sağlar; yani engellemeden iletime geçiş, 630nm işareti etrafındaki dar bir bant genişliği içinde hızlı bir şekilde gerçekleşir. Soğurma Tipini Seçin Optik Cam içeren uygulamalarda bu diklik, belirli emisyon hatlarının otofloresanstan veya ortam ışığı kirliliğinden yalıtılması açısından çok önemlidir. HB630 çeşidi özellikle seri üretimdeki tutarlılığıyla dikkat çekiyor. Kırılma endeksinde homojenliği ve dahili stres çift kırılmasının olmamasını sağlamak için her parça sıkı kalite kontrol önlemlerine tabi tutulur. Bu düzeydeki hassasiyet, birden fazla filtreyi istiflerken veya bunları CCD veya CMOS sensörleri gibi hassas dedektörlerle hizalarken hayati önem taşır. Yüzey kalitesi, aksi takdirde hayalet görüntüler oluşturabilecek veya görüntüleme kurulumlarında kontrastı azaltabilecek ışık saçılımını önleyen kazıma-kazma standartlarını karşılayacak şekilde parlatılmıştır. Ayrıca camın termal genleşme katsayısı yaygın montaj malzemeleriyle eşleştirilerek sıcaklık dalgalanmaları sırasında çatlama riski azaltılır. İster tek kanallı ister çok kanallı spektroskopik cihazlarda kullanılsın, HB630 Kırmızı Optik Filtre Uzun Geçişli Cam, uzatılmış çalışma ömrü boyunca güvenilir veri bütünlüğü sağlar.
Kullanım Senaryoları
HB630 Uzun Geçiş Filtresinin çok yönlülüğü, çok çeşitli profesyonel ve eğitim ortamlarında kullanılmasına olanak tanır. Floresan mikroskobunda, zayıf floresan sinyalini yoğun uyarma ışığından ayıran bir emisyon filtresi görevi görür. Birçok florofor kırmızı spektrumda yayıldığı için 630 nm'lik bir kesim, yalnızca istenen biyolojik işaretleyicilerin koyu bir arka planda görselleştirilmesini sağlar. Endüstriyel makine görüşünde bu filtreler, dikkat dağıtıcı ortam aydınlatmasını engelleyerek ve belirli yansıtıcı özellikleri vurgulayarak kırmızı renkli yüzeylerde kusur tespitini geliştirir. Raman spektroskopisi ayrıca önemli ölçüde fayda sağlar çünkü filtre, zayıf Raman saçılımı ışığını, yoğun Rayleigh saçılım zirvesinden izole etmeye yardımcı olur. Gökbilimciler, güneş ışınımlarını veya spektrumun kırmızı kısmına düşen belirli nebula emisyonlarını gözlemlemek için benzer soğurma filtrelerini kullanır. LED testi ve ekran kalibrasyonunda HB630 filtresi, mavi veya yeşil sızıntıyı filtreleyerek kırmızı LED'lerin saflığının ölçülmesine yardımcı olur. Ayrıca, kızılötesi aydınlatmanın kırmızıya duyarlı kameralarla eşleştirildiği güvenlik sistemlerinde ve gece görüş ekipmanlarında da kullanılır ve görünmez IR ışığın görüntüyü silmemesini, aksine görünürlüğü artırmasını sağlar. Özel spektrometreler veya lazer güvenlik gözlükleri üreten Kendin Yap elektronik meraklıları için bu cam, ışık dalga boylarını yönetmek için uygun maliyetli ancak yüksek performanslı bir çözüm sağlar.
Kullanıcı Yorumları
HB630 Uzun Geçişli Filtreyi iş akışlarına entegre eden profesyoneller, performans özelliklerini sürekli olarak övüyorlar. Bir spektroskopist, dik kesmenin, daha önce kullandıkları ve yan bant sızıntısından muzdarip olan girişim filtreleriyle karşılaştırıldığında Raman spektrumlarında daha temiz taban çizgileri sağladığını belirtti. Biyomedikal görüntüleme alanındaki başka bir kullanıcı, eş odaklı mikroskop düzeneğinde sinyal-gürültü oranlarının arttığını bildirdi; bu da kazancı, soğurma camının yüksek iletim verimliliğine bağladı. Kullanıcılar, bileşenin fiziksel sağlamlığını takdir ediyor ve aşınma belirtileri göstermeden düzenli temizlik protokollerine dayandığını belirtiyor. Uzmanlar arasındaki fikir birliği, sabit dalga boyu uygulamaları için absorpsiyon tipi optik camın seçilmesinin, değişken açılı alternatiflere göre zaman içinde daha istikrarlı sonuçlar verdiği yönündedir. Pek çok incelemeci, başarılı kurulumda anahtar faktörler olarak camın kesin boyutlarına ve düzlüğüne atıfta bulunarak standart optik montajlara entegrasyon kolaylığını vurguluyor.
Sıkça Sorulan Sorular
Absorbsiyon filtresi ile girişim filtresi arasındaki fark nedir? Soğurma filtreleri, istenmeyen dalga boylarını engellemek için toplu malzeme özelliklerini kullanır, daha iyi termal stabilite ve geliş açısına daha az hassasiyet sunar. Parazit filtreleri ince film kaplamalar kullanır ve eğildiğinde kesme dalga boylarını değiştirebilir, ancak daha keskin kenarlar sunabilirler. Sabit konumlu uygulamalarda güvenilirlik açısından HB630 gibi soğurma tipleri sıklıkla tercih edilir. HB630 filtresi 630nm'nin altındaki tüm ışığı engeller mi? Filtre, 630 nm'nin altındaki dalga boyları için yüksek zayıflama sağlar. Hiçbir filtre mükemmel olmasa da, OD (Optik Yoğunluk) değerleri tipik olarak çoğu pratik uygulama için 630 nm'nin altındaki ışığın göz ardı edilebilecek kadar yüksektir. Tam uygulama gereksinimleriniz için özel iletim eğrisini kontrol etmek önemlidir. Bu cam yüksek güçlü lazer uygulamalarında kullanılabilir mi? Soğurma filtreleri orta düzeydeki güç seviyelerini idare edebilirken, yüksek güçlü lazerler emici katman içinde önemli miktarda ısı üretebilir. Çok yüksek güçlü sürekli dalga lazerleri için termal yükü dikkatli bir şekilde değerlendirin. Ancak darbeli lazerler veya düşük güçlü kaynaklar için HB630 cam, homojen yapısı nedeniyle mükemmel performans gösterir. Yüzey kaplamalı mı? Bu soğurma tipi optik camın standart versiyonları, iletimi en üst düzeye çıkarmak için her iki tarafta yansıma önleyici kaplamalarla birlikte gelebilir, ancak birincil filtreleme mekanizması, camın kendisinin toplu emilimi olarak kalır. Kurulumunuz için AR performansının kritik olması durumunda her zaman kaplama özelliklerini doğrulayın. Filtreyi nasıl temizlemeliyim? Standart optik temizleme tekniklerini kullanın. Gevşek tozu basınçlı havayla üfleyin, ardından mercek kağıdı ve uygun optik solventle yavaşça silin. Cam alt tabaka oldukça dayanıklı olmasına rağmen, yüzeyi çizebilecek aşındırıcı malzemelerden kaçının. Projem için neden soğurma tipi optik camı seçmelisiniz? Absorbsiyon tipi optik camın seçilmesi, açıklık boyunca tekdüzelik ve açısal yanlış hizalama hatalarına karşı bağışıklık sağlar. Bu, ışık kaynağının veya dedektör konumunun biraz değişebileceği veya termal stres altında uzun süreli stabilitenin gerekli olduğu uygulamalar için idealdir.
